400X (適合機種:型式NC56:2019年モデル以降のタイプとなります

          ※エンジンガードは型式NC47には取付け出来ません。



※PL法等に基づく表記事項:

 本品は、各部を完全に保護できるものではない事、及び、転倒などの度合いによって、本品が原因で車体や身体にに損傷が

 及ぶ可能性もある事をご理解の上、ご購入いただきますよう宜しくお願い申し上げます。







エンジンガード:16,800円(消費税込み)





色は、艶有ブラックのみとなります。(粉体塗装)

車両の全幅830ミリに対し、ガード幅は約735ミリ

となっております。



※ 型式NC47には取付け出来ません。








リアガード:9,800円(消費税込み)



 リアガードは、CB400Fや400X(型式NC47)

にも取り付け出来ます。

色はエンジンガードと同様です。

車両全幅830ミリに対し、リアガードの幅は

約690ミリとなっております。

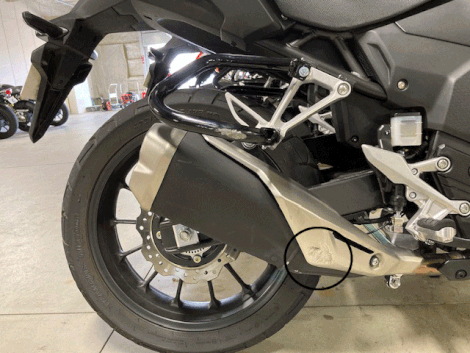

マフラーの取り回し寸法や大きさの関係で、

黒丸で囲んだ部分あたり(マフラーと地面が

一番接近している部分)は、ガードより先に

地面に接触いたします。側面はカバー出来て

おります。




エンジンガード取付方法(もう少し詳しい取付説明書は、商品にお付けしております)

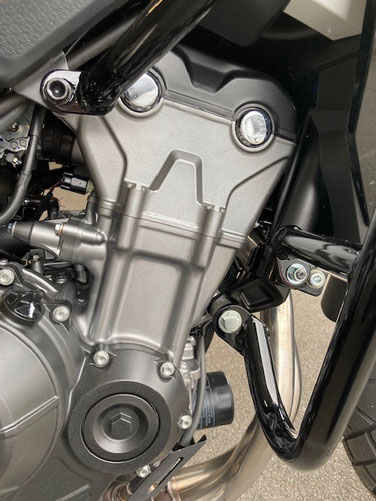

  エンジンマウントボルトを2か所

  取り外します。




   取り外したエンジンマウント部に付属のアルミカラーと

    ボルト。付属の固定用バンドを利用して3か所でガード

    を固定します。



   ※エンジンマウントボルトは、エンジンに切ってある

    ネジに直接締付けるようになっており、その部分は

    アルミ素材となります。締め付け過ぎたり、斜めに

    締め込んだりしますと、容易にネジ山が潰れるケースが

    発生する事も考えられますので、取付に不安な方は

    販売店様等にご相談ください。


リアガード取付方法(もう少し詳しい取付説明書は、商品にお付けしております)







  タンデムステップを取付けているピンを外し、

   ステップとステップホルダーを固定している

   ボルト(後ろ側)を

   取り外します。












   外した部分に、付属のアルミカラーとボルトを

    利用して取り付けます。
